Was sind die PIC24Fxxx / PIC24Hxxx ?

Was sind die Features der PIC24xxx ?
Was sind die Nachteile der PIC24xxx ?
Programmiergeräte für PIC24xxx
Typenübersicht
Legende

zurück


zu 24-Bit-Kern-PIC-Flash-Controller

zu 12-Bit-Kern-PIC-Flash-Controller
zu 14-Bit-Kern-PIC-Flash-Controller
zu 16-Bit-Kern-PIC-Flash-Controller

PIC-Flash-Controller Übersicht

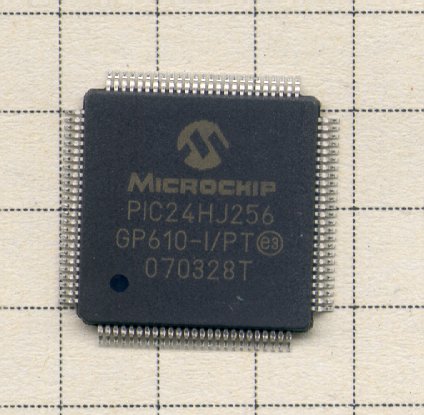

Foto vom PIC24HJ256PG610

Was sind die PIC24xxx ?

Die PIC24-Typen sind PICs mit

24-Bit-Kern
Jeder Befehl dieser Prozessoren ist 24-Bit lang. Das ermöglicht es komplexe Befehle zu verwenden, die auch große Zahlenwerte (Daten oder Adressen) beinhalten können.

Flash
Der Programmspeicher (der mit den 24-Bit langen Befehlen) ist ein Flash-Speicher. Deshalb kann er viele Male gelöscht und wieder neu beschrieben werden. Das ist ideal, wenn man neue Software entwirft, in der man dann noch viele Fehler findet und nach und nach ausmerzt.

16-Bit Datenbreite
Das ist die Datenwortbreite des PICs. Der psPIC30F rechnet also mit 16-Bit langen Zahlen (während 10F/12F/16F und 18F nur mit 8-Bit langen Zahlen umgehen können). Dadurch kann er mathematische Berechnungen schneller und mit kleineren Programmen ausführen


Die 24-Bit beziehen sich also auf die Wortbreite des Programmspeichers, und die 16-Bit auf die Wortbreite des Datenspeichers. Da in einer Harvard-Architektur beide Speicher getrennt sind, können sie unterschiedlich strukturiert sein.


Es gibt die PIC24 in zwei Leistungsklassen. Die PIC24Fxxxx-Typen sind etwas langsamer getaktet und dafür preiswerter. Die PIC24Hxxxx haben einen höheren Arbeitstakt und nennen sich deshalb high performance microcontroller:


PIC24FJxxxx
PIC24HJxxxx
Pins
28 .. 100
18 .. 100
Flash (kB)
32 .. 128
12 .. 256
RAM (kB)
4 .. 8
1 .. 16
DMA
X
-
RTCC
-
X
ADC
10Bit/0,5Msps
10Bit/1,1Msps
12Bit/0,5Msps
Comparator
X
-
CAN
einige
-



Was sind die Features der PIC24xxx ?


Was sind die Nachteile der PIC24xxx ?



Programmiergeräte für PIC24xxx ?

Die aktuellen Microchip-Programmiergeräte (z.B. ICD2) unterstützen natürlich auch PIC24. Allerdings muss die Vdd-Spannung (3,3V) von der Schaltung bereitgestellt werden, in der der PIC eingebaut ist. Der PIC24FJ32GA002 kann deshalb z.B. nicht im universellen Programmieradapter programmiert werden.

Meine Software US-Burn (ab V1.7) kann PIC24 mit dem Brenner9 über die ICSP-Schnittstelle programmieren.


Typenübersicht

Nachfolgen die detailliertere Auflistung einiger interessanter PIC24F/PIC24H-Typen.


Typen für allgemeine Anwendungen
Typ
PIC24FJ..
Programm-
Speicher
[kByte]
RAM
[kBbyte]
EEPROM
[byte]
Pins
RTCC
ADC-
Inputs
CAN-
Bus
USART
(RS232)
SPI
I2C
Capture
Compare
/PWM
Timer
Preis bei
Conrad
Preis bei
Reichelt
von US-Burn
unterstützt
Vpp
16GA002
16
4
-
28
ja
10
-
2
2
2
5
5
5
-
2,50
ja
3,3V
16GA004
16
4
-
44
ja
13
-
2
2
2
5
5
5
-
2,55
ja
3,3V
32GA002
32
8
-
28
ja
10
-
2
2
2
 5
5
 5
-
-
ja
3,3V
32GA004
32
8
-
44
ja
13
-
2
2
2
5
5
5
-
-
ja
3,3V
64GA002
64
8
-
28
ja
10
-
2
2
2
5
5
5
-
3,40
ja
3,3V
64GA004
64
8
-
64
ja
10
-
2
2
2
5
5
5
-
3,55
ja
3,3V
64GA006
64
8
-
64
ja
13
-
2
2
2
5
5
5
-
-
ja
3,3V
64GA008
64
8
-
80
ja
16
-
2
2
2
5
5
5
 -
-
ja
3,3V
64GA010
64
8
-
100
ja
16
-
2
2
2
5
5
5
-
-
ja
3,3V
96GA006
96
8
-
64
ja
16
-
2
2
2
5
5
5
 -
-
ja
3,3V
96GA008
96
8
-
80
ja
16
-
2
2
2
5
5
5
-
-
ja
3,3V
96GA010 96 8
-
100
ja 16
-
2
2
2
5
5
5
-
-
ja 3,3V
128GA006 128 8
-
64
ja 16
-
2
2
2
5
5
5
-
4,40
ja 3,3V
128GA008 128 8
-
80
ja 16
-
2
2
2
5
5
5
-
4,70
ja 3,3V
128GA010 128 8
-
100
ja 16
-
2
2
2
5
5
5
-
4,95
ja 3,3V



High-Performance-Typen für allgemeine Anwendungen
Typ
PIC24HJ..
Programm-
Speicher
[kByte]
RAM
[kByte]
EEPROM
[byte]
Pins
DMA
ADC-
Inputs
CAN-
Bus
USART
(RS232)
SPI
I2C
Capture
Compare
/PWM
Timer
Preis bei
Conrad
Preis bei
Reichelt
von US-Burn
unterstützt
Vpp
12GP201
12
1
-
18
-
8
-
1
1
1
4
2
3
-
2,80
ja
3,3V
12GP202
12
2
-
28
-
10
-
1
1
1
4
2
3
-
3,70
ja
3,3V
64GP206
64
8
-
64
ja
18
-
2
2
1
8
8
9
-
-
ja
3,3V
64GP210
64
8
-
100
ja
32
-
2
2
2
8
8
9
-
-
ja
3,3V
64GP506
64
8
-
64
ja
18
1
2
2
2
8
8
9
-
-
ja
3,3V
64GP510
64
8
-
100
ja
32
1
2
2
2
8
8
9
-
-
ja
3,3V
128GP206
128
8
-
64
ja
18
-
2
2
2
8
8
9
-
-
ja
3,3V
128GP210
128
8
-
100
ja
32
-
2
2
2
8
8
9
-
-
ja
3,3V
128GP306
128
16
-
64
ja
18
-
2
2
2
8
8
9
-
-
ja
3,3V
128GP310 128
16
-
100
ja 32
-
2
2
2
8
8
9
-
-
ja 3,3V
128GP506 128
8
-
64
ja 18
1
2
2
2
8
8
9
-
4,95
ja 3,3V
128GP510 128
8
-
100
ja 32
1
2
2
2
8
8
9
-
5,10
ja 3,3V
256GP206 256
16
-
64
ja 18
-
2
2
2
8
8
9
-
-
ja 3,3V
256GP210 256
16
-
100
ja 32
-
2
2
2
8
8
9
-
-
ja 3,3V
256GP610 256
16
-
100
ja 32 (x2)
-
2
2
2
8
8
9
-
6,55
ja 3,3V



Legende:

Programm-Speicher:
Ist als Größe des Programmspeichers in Kilobyte dargestellt. So bedeutet also "24", dass ein PIC  24576 Byte Programmspeicher hat. Da Alle Befehle jeweils 24-Bit (also 3 Byte) groß sind, lassen sich in diesem Speicher dann 8192 Befehle speichern.
Alle oben aufgelisteten PICs können in ihre Programmspeicher selbst hinein schreiben.

Pins:
Die Anzahl der Pins am Gehäuse. Darann erkennt man die physische Größe des Schaltkreises.
Bei Pinzahlen bis zu 40 bezieht sich diese Angabe auf DIL-Gehäuse (PDIP). Beim Einsatz von SSOP, QFT oder PLCC-Gehäusen haben die PICs 2 bzw. 4 zusätzliche Pins. Werden z.B. 40-polige PICs in PLCC-Gehäuse verpackt, dann haben sie 44 Pins.

ADC:
Eingänge für den Analog/Digital-Wandler. Ein PIC (mit Ausnahme des PIC24HJ256GP610) hat immer nur einen ADC, es können aber mehrere Eingänge wechselweise zum ADC zugeschaltet werden. Die ADCs haben normalerweise eine Auflösung von 10 oder 12 Bit.
Bei einem PIC mit 2 ADCs kann der 2. ADC nur auf die ersten 16 Eingänge zugreifen.

CAN-Bus
Controller Area Network: ein schneller Bus zum Datenaustausch zwischen Schaltkreisen. Dieser Bus wird vor allem in der KFZ-Technik eingesetzt, da er sehr störfest ist.

USART: (oder auch SCI)
Serielle Schnittstelle, die sich z.B. als RS232 verwenden lässt.

SPI
Das "Serial Peripheral Interface" ist ein synchrones (getaktetes) serielles Interface. Es dient zur Komunikation zwischen Schaltkreisen und entspricht dem SPI oder SIOP von Motorola.

I2C:
I2C-Bus Anschluss. Ein serialles Interface zur Komunikation zwischen Schaltkreisen über einen Zweidraht-Bus. Wurde ursprünglich von Philips für die Bausteine der Unterhaltungselektroniuk entwickelt, und findet heute breite Anwendung.

CCP:
Anzahl der Capture/Compare/PWM-Module. Mit diesen Modulen lassen sich Impulse Messen und Erzeugen. Außerdem können pulsweitenmodulierte Signale ausgegeben werden.

PWM:
Ein Ausgang für ein Rechtecksignal mit einstellbarem Tastverhältnis. Ein CCP-Modul kann ein PWM-Signal erzeugen. Ein ECCP-Modul kann maximal 4 PWM-Signale erzeugen.

Timer:
Anzahl der Timer. Die PIC24s besitzen  mehrere 16-Bit-Timer. Der Watchdogtimer ist in dieser Zahl noch nicht enthalten.

Preis
Die Conrad-Preise sind aufgerundete Einzelpreise für die teuersten Varianten der Schaltkreise. Bei der Wahl einfacherer Gehäuse, niedrigerer Taktfrequenz oder gößerer Stückzahlen (ab 3 Stk.) sind die Preise z.T. deutlich niedriger. Bei der Abnahme von 100 Stk. sinkt der Preis fast auf die Hälfte, aber das nützt einem Hobby-Bastler nichts.
Die PICs sind in aller Regel bei Reichelt billiger als bei Conrad.
Alle Conrad-Preise beziehen sich auf den Stand Mitte 2006.
Alle Reichelt-Preise beziehen sich auf den Stand Dezember 2009.

von US-Burn unterstützt
Hier steht, ob die Brennsoftware US-Burn  den PIC-Typ mit dem Brenner9 brennt.

Vpp
Das ist die nötige Programmierspannung für den jeweiligen PIC in Volt.


 zurück zu PIC-Prozessoren , ElektronikHomepage
Autor: sprut
erstellt: 05.09.2007
letzte Änderung: 05.09.2007

Quelle: Microchip
