PIC16F636/684/688
14-Pin 14-Bit Flash PICs mit nanoWatt-Technologie

  zurück zu PIC-Prozessoren-Übersicht , PIC-Prozessoren , ElektronikHomepage

Steckbrief


16F636 16F684 16F688
Gehäusegröße 14 Pins 14 Pins 14 Pins
Kern 14 Bit 14 Bit 14 Bit
Programmspeicher 2048 Befehle 2048 Befehle 4096 Befehle
RAM 128 Byte 128 Byte 256 Byte
EEPROM 256 Byte 256 Byte 256 Byte
I/O-Pins 12 12 12
Timer 2 Timer 3 Timer 2 Timer
Komparatoren 2 2 2
10-Bit-ADC-Inputs - 8 8
USART (RS232)

-
1
max. Takt 20 MHz 20 MHz 20 MHz
nanoWatt-Technologie ja ja ja
Kryptographie Modul ja - -

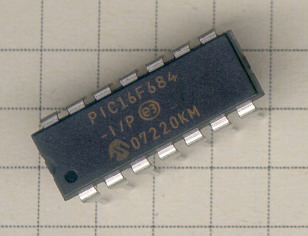

Foto des
                PIC16F684


Kurzbeschreibung

Wem die 12F683/635 etwas zu klein ist, der findet in den  PIC16F636/684 fast identische Schaltkreise, die lediglich über einen zusätzlichen Timer und 6 zusätzliche I/O-Pins verfügen (ein PortC mit 6 Pins). Der 16F688 hat dann noch etwas mehr Speicher.
Die kleinen 14-Pin-Gehäuse sind zusammen mit dem günstigen Preis die ideale Basis für kleine Projekte.

Die Unterstützung dieser Typen ist für mein Programm PBrenner ab der Version 3.1 für die Brenner1, 2, 3 und 5 über die ICSP -Schnittstelle realisiert.
In einen Brenner5 ab Revision 7 können die Chips im 18-poligen Sockel gebrannt werden.

Leider passen die Chips nicht in unmodifizierten IC-Sockel anderer Brenner. In einem  modifizierten Brenner5 (vor Revision 7) können diese ICs aber im 18-poligen Sockel gebrannt werden, dazu sind sie so einzusetzen, des Pin1 des PIC im Pin 1 der Fassung steckt.


Besonderheiten für Entwickeln von Programmen

Bitte die Analogfalle beachten. Ansonsten gehen weder einge Input-Pins noch Interrupts über RA2 noch interne pull-up-Widerstände.


Gehäuse

Den 16F636/684/688 gibt es in drei Gehäuseausführungen: PDIP (/SP), SOIC (/SL) und TSSOP (/ST). Der Gehäusetyp ist in der kompletten Typenbezeichnung enthalten.

SP (PDIP) ist das normale 14-polige DIL-Gehäuse für die Montage auf gebohrten Leiterplatten oder in DIL-Fassungen.

SL (SOIC) ist ein 1,5-mm-dickes 14-poliges SMD-Gehäuse zur Oberflächenmontage. Der Schaltkreis ist weniger als 9 mm lang und ohne Pins 4 mm breit. Mit Pins sind es 6 mm.

ST (TSSOP) ist ein 14-poliges besonder flaches SMD-Gehäuse mit einem PIN-Abstand von nur 0,65 mm. Der Schaltkreis ist dadurch nur 5 mm lang und nur 1 mm dick.
