Einleitung

So ein Programm hat es aber schwer, auf plötzlich auftretende Ereignisse zu reagieren. Soll der Microcontroller z.B. auf das Drücken einer an einem Pin angeschlossenen Taste reagieren, so muss er diese Taste in kurzen Abständen immer wieder abfragen, um keinen kurzen Tastendruck zu verpassen. Diese Methode der Ereignis-Überwachung nennt sich Polling. Polling ist ausreichend, wenn nur ein oder zwei externe Signale überwacht werden müssen, und der Microcontroller sowieso nichts anderes zu tun hat.


; Beispiel für Polling ; Pin RB0 wird überwacht loop     btfss   PORTB, 0        ; ist RB0 high?     goto    loop            ; nein: in der Warteschleife bleiben ; und weiter im Programm    ; ja: Programm fortsetzen

Kompliziert wird das Polling aber, wenn der Microcontroller eigentlich ständig mit komplexen Aufgaben ausgelastet ist, und während der Ausführung dieser Aufgaben auch noch zyklisch die Ereignis-Eingänge überwachen soll. In diesem Fall sollte anstelle des Polling der Interrupt verwendet werden.

Beim Interrupt überwacht die Hardware des Microcontrollers mögliche auftretende Ereignisse. Tritt ein Ereignis ein, unterbricht der Microcontroller seine normale Arbeit, und springt in eine spezielle Programmroutine, zur Behandlung dieses Ereignisses - die Interrupt-Routine. Mögliche externe Ereignisse für PIC-Prozessoren sind z.B.:

• Signal am Pin RB0
• Pegelwechsel an einem der Pins 4..7 des Port B
• Überlauf des Timers 0
• Überlauf des Timers 2
• EEPROM schreiben abgeschlossen
• USART: Zeichen seriell empfangen
• USART: Zeichen seriell gesendet
• ADC ist mit der Wandlung fertig
• Parallel-Port Interrupt
• SSP Interrupt
• CCP Interrupt
• TMR2=PR2
• Bus collisions Interrupt (I2C-Bus)

Flags und Enable-Bits

Es lösen immer nur die Ereignisse einen Interrupt aus, für die die Interrupterzeugung auch eingeschaltet wurde. Zum Einschalten der benötigten Interrupts dienen in einigen Steuerregistern Enable-Bits für jede Interruptquelle. Diese sind standardmäßig auf 0 (also aus) gesetzt. Wird ein solches Enable-Bit durch das PIC-Hauptprogramm auf 1 gesetzt, dann ist das zugehörige Interrupt-Flag in der Lage, einen Interrupt auszulösen.

Beispiel:

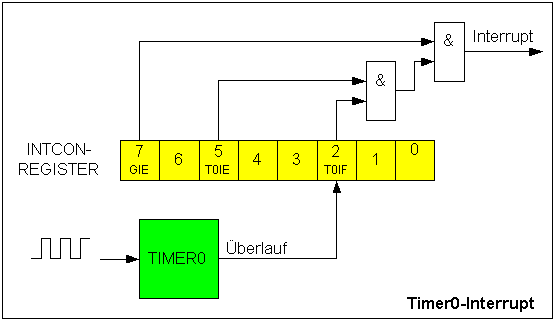

Jedes mal, wenn der Timer0 überläuft setzt er das Bit T0IF (Bit 2 im Register INTCON) auf 1. Das hat aber keine weiteren Auswirkungen, wenn nicht auch das zugehörige Enable Bit T0IE (Bit 5 in INTCON) gesetzt wurde.

Außer diesen Enable-Bits, mit denen jede Interruptquelle ein und aus geschaltet werden kann, gibt es auch noch einen Interrupt-Hauptschalter, das Bit GIE (Bit 7 in INTCON ) - general interrupt enable. Auch dieses Bit muss also vom Hauptprogramm zunächst auf 1 gestellt werden.

Läuft nun der Timer0 über, wird im Microcontroller ein Interrupt ausgelöst.

Mit den wenigen Bits des INTCON-Registers lassen sich gerade einmal 3 Interrupts verwalten. Das reicht nur für die allereinfachsten PICs. Diese grundlegenden Interrupts sind:

• Interrupt vom Timer0 (siehe Lernbeispiel mit 12F629)
• Interrupt wenn der Eingang RB0 einen bestimmten Pegel (0 oder 1) einnimmt (siehe Beispiel auf dieser Seite)
• Interrupt wenn sich der Eingangspegel an RB4..RB7 ändert (ähnlich wie im Lernbeispiel IR-Fernbedienung)

• PIR1 & PIR2 enthalten die zusätzlichen Interruptflags
• PIE1 & PIE2 enthalten die dazugehörenden Enable-Bits

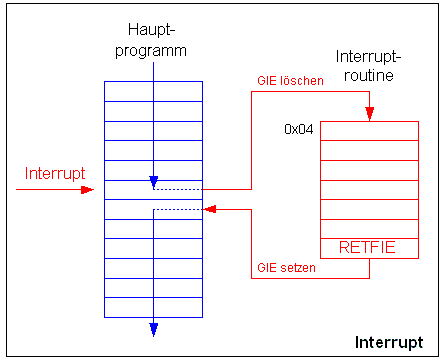

Interrupt-Auslösung

An dieser Adresse (04h=0x0004) muss also die Interrupt-Behandlungsroutine  beginnen.

Gleichzeitig wird GIE (der Interrupt-Hauptschalter) auf 0 gesetzt, um einen weiteren Interrupt während des Interrupts zu verhindern.

Es folgt nun die Interrupt-Behandlungsroutine, in der der dringend abzuarbeitende Programmcode steht.
Innerhalb dieser Routine muss per Software das auslösende Interrupt-Flag wieder auf 0 zurückgesetzt werden! Wird dies vergessen, löst das noch immer aktive Flag nach dem Interrupt-Ende sofort einen neuen Interrupt aus. Das Resultat wäre ein PIC, der in einer Endlosschleife von Interrupts fest hängt.

Diese Routine muss mit dem Befehl RETFIE enden. Dies ist ein erweiterter RETURN-Befehl. Der Microcontroller springt wieder in das Hauptprogramm (er hat sich ja die Adresse des nächsten Befehls des Hauptprogramms gemerkt) und schaltet das GIE-Bit wieder ein, wodurch neue Interrupts wieder erlaubt sind.


Wir haben oben gesehen, das es eine ganze Reihe von Ereignissen gibt, die einen Interrupt auslösen können. In allen Fällen springt aber der PIC in die selbe Interruptroutine. Wenn gleichzeitig mehreren Interruptquellen durch Setzen der Interrupt-Enable-Bits erlaubt wurde einen Interrupt auszulösen, dann muss in der Interruptroutine zunächst geprüft werden, was denn den Interrupt im Moment gerade ausgelöst hat. Dafür fragt man die Interrupt-Flags ab. Dann springt man in den Teil der Interruptroutine, der für diese Art Interrupt zuständig ist.

Priorisierte Interrupts bei PIC18F-Typen

Bei einfachen PICs (PIC16F...) sind alle Interrupts gleich wichtig. Wird ein Interrupt ausgelöst, dann wird die Interruptroutine abgearbeitet. Tritt währenddessen ein weiterer Interrupt auf, dann wird der ignoriert, bis die Interruptroutine abgearbeitet wurde. Die Interruptroutine wird durch einen weiteren Interrupt also nicht unterbrochen.
Nun kann es aber sein, dass es einzelne Ereignisse gibt, die so wichtig sind, dass der PIC auf sie auf jeden Fall sofort reagieren muss. Dafür gibt es bei den größeren PICs priorisierte Interrupts.
Das bedeutet nur, dass es bei diesen PICs  zwei Sorten von Interrupts gibt, bei denen der PIC auch zu verschiedenen Interruptstartadressen springt:

• ganz wichtige Interrupts (high-priority); Startadresse 0x0008 und
• normale Interrupts (low priority); Startadresse 0x0018

(Einen one-fits-all-Interrupt mit Startadresse 0x0004 wie bei den PIC16F-Typen gibt es hier also nicht.)
Die Interruptroutine des low-priority-Interrupts kann durch einen high-priority-Interrupt unterbrochen werden. Dann wird zuerst die high-priority-Interrupt-Routine abgearbeitet, und danach zur low-priority-Interrupt-Routine zurückgekehrt. Ist die auch abgearbeitet, dann geht es endlich ins Hauptprogramm zurück.

Durch das Setzen von Bits in einem speziellen Steuerregister kann für jede mögliche Interruptquelle festgelegt werden, ob sie einen high-priority-Interrupt oder einen low-priority-Interrupt auslösen soll.

Sichern der 'Programm-Umgebung'

Das Hauptprogramm verlässt aber sich darauf, dass nur es selbst das STATUS-Register und das Register w (Akku) verändert. Das geht auch gut, bis man Interrupts nutzt. Viele normale Befehle einer Interrupt-Routine werden z.B. das Zero-Flag oder das Carry-Flag im STATUS-Register verändern. Tritt im folgenden Programmausschnitt


decf    counter, f     btfsc   STATUS, Z     goto    Null

zwischen der 1. und der 2. Zeile ein Interrupt auf, der das Zero-Flag verändert, dann versagt an dieser Stelle das Programm. Auch das w-Register wird kaum unverändert eine Interruptroutine überstehen.

Um solchen Problemen vorzubeugen, muss die Programm-Umgebung des Hauptprogramms 'gerettet' werden wenn ein Interrupt ausgelöst wird, und der gerettete Zustand muss wieder hergestellt werden, wenn der Interrupt endet. Zu den zu rettenden Werten zählt außer dem (automatisch geretteten) Programcounter:

• das Akku-Register w
• das STATUS-Register
• das PCLATCH-Register

Für einen 16F84 sollte die Interruptbehandlungsroutine stets mit dem folgenden Code beginnen:
    movwf   w_temp       ;status retten
    swapf   STATUS,w
    movwf   status_temp

und wie folgt enden:
    swapf   status_temp,w
    movwf   STATUS
    swapf   w_temp,f
    swapf   w_temp,w
    retfie


Für einen 16F62x oder einen 12F6xx sollte die Interruptbehandlungsroutine stets mit dem folgenden Code beginnen:
    movwf   w_temp
    swapf   STATUS,w
    bcf     STATUS, RP0       ; status_temp in Bank 0
    movwf   status_temp

und wie folgt enden:
    swapf   status_temp,w
    movwf   STATUS
    swapf   w_temp,f
    swapf   w_temp,w
    retfie


Für einen 16F87x sollte die Interruptbehandlungsroutine stets mit dem folgenden Code beginnen:
    MOVWF   W_TEMP
    SWAPF   STATUS,W
    CLRF    STATUS
    MOVWF   STATUS_TEMP
    MOVF    PCLATH, W
    MOVWF   PCLATH_TEMP
    CLRF    PCLATH        ; Bank 0

und wie folgt enden:
    MOVF    PCLATH_TEMP, W
    MOVWF   PCLATH
    SWAPF   STATUS_TEMP,W
    MOVWF   STATUS
    SWAPF   W_TEMP,F
    SWAPF   W_TEMP,W
    retfie

Die Verwendung von SWAPF-Befehlen wirkt zwar umständlich, aber einfache MOVF-Befehle verändern das Zero-Flag und können deshalb nicht verwendet werden.


Das Register 'status-temp' sollte in der Bank 0 definiert sein.
Da man nicht weiß, welche Registerbank gerade ausgewählt ist, während der Interrupt ausgelöst wird, muss das Register 'w_temp'  ein Register sein, das in jeder Bank existiert. Beim 16F84 und beim 12F6xx ist das immer garantiert, aber z.B. beim 16F62x dürfen für 'w_temp' Register mit einer Adresse unter 0x70 nur verwendet werden, wenn im Programm niemals in die Bänke 2 oder 3 geschaltet wird.

Beispiel:
Wird 'w_temp' für die Adresse 0x20 definiert (w_temp equ 0x20), und befindet sich der Prozessor im Augenblick des Interrupts in der Bank 3, dann versucht die erste Zeile der Interruptserviceroutine, den Inhalt von w in 0x20 abzuspeichern (movwf w_temp). Da der Prozessor in der Bank 3 ist, wird anstelle der Adresse 0x20 aber die Adresse 0x1A0 verwendet. Der 16F62x besitzt auf dieser Adresse aber keine Register. Der Wert von w verschwindet im Nirwana, und der Absturz ist vorprogrammiert.

Damit sind die wichtigsten Register geschützt. Verändert man in der Interruptroutine weitere Register, die das Hauptprogramm unverändert benötigt (TRISA, TRISB, FSB ...) so muss man sie innerhalb der Interruptroutine ebenfalls retten und am Ende wiederherstellen.

Die oben aufgeführten Codeschnipsel gelten nur für die jeweils angegebenen PIC-Typen. Bei anderen (insbesondere größeren) PICs mag der Code zum Retten und Zurückschreiben der "Programm Umgebung" etwas abweichen. Genaue Informationen darüber findet man im Datenblatt des jeweiligen PIC unter: "context saving during interrupt".
(Special Features Of The CPU - Interrupts - Context Saving During Interrupts)

Beispiel

Das Programm muss aus Hauptprogramm und Interruptroutine bestehen. Da die Interruptroutine auf der Adresse 04h beginnt, ist davor nicht genug Platz für das Hauptprogramm. Deshalb wird auf der Adresse 00h ein Sprung zum Hauptprogramm erfolgen, welches hinter der Interruptroutine stehen muss.

Das Hauptprogramm hat folgende Aufgaben zu erfüllen:

• Port RA0 auf output stellen
• Port RB0 als Interrupteingang für 0-1-Flanke einstellen
• Interrupt vom Port RB0 erlauben
• Interrupts generell erlauben (GIE)
• danach in einer Endlosschleife warten

• Sichern der Programm-Umgebung
• Umschalten der LED
• Löschen des Interruptflags von Port RB0
• Wiederherstellen der Programmumgebung
• Beenden des Interrupts

Das erlauben von RB0-Interrupts erfolgt mit dem INTE-Bit (Interrupt-Enable) im INTCON-Register.

Das vom RB0 gesetzte Interruptflag, das in der Interruproutine wieder gelöscht werden muss ist INTF in INTCON-Register.


list p=16f84 ;************************************************************** ;* ;* Pinbelegung ;* ----------------------------------  ;* PORTA:  0 LED ;*         1  ;*         2  ;*         3  ;*         4  ;* PORTB:  0 Eingang ;*         1  ;*         2  ;*         3  ;*         4  ;*         5  ;*         6  ;*         7  ;* ;************************************************************** ; ; sprut (zero) Bredendiek 05/2002  ; ; Demo für Interrupt ;  0-1-Flanke an RB0 ändert LED an RA0 ; ; Taktquelle: 4 MHz ; ;************************************************************** ; Includedatei für den 16F84 einbinden  #include <P16f84.INC> ; Configuration festlegen ; bis 4 MHz: Power on Timer, kein Watchdog, XT-Oscillator         __CONFIG _PWRTE_ON & _WDT_OFF & _XT_OSC ;************************************************************** ; Variablennamen vergeben w_copy  Equ    0x20               ; Backup für Akkuregister s_copy  Equ    0x21               ; Backup für Statusregister ;************************************************************** ; los gehts mit dem Programm         org    0         goto   Init               ; Sprung zum Hauptprogramm ;************************************************************** ; die Interruptserviceroutine         org  4  intvec         movwf  w_copy             ; w retten         swapf  STATUS, w          ; STATUS retten         movwf  s_copy          incf   PORTA, f           ; invertieren von RA0 Int_end          bcf    INTCON, INTF       ; RB0-Interrupt-Flag löschen         swapf  s_copy, w          ; STATUS zurück         movwf  STATUS          swapf  w_copy, f          ; w zurück mit flags         swapf  w_copy, w         retfie ;************************************************************** ; das Hauptprogramm Init ; Port RA0 auf Ausgabe stellen         clrf   PORTA              ; LED aus         bsf    STATUS, RP0        ; auf Bank 1 umschalten         movlw  B'11111110'        ; PortA RA0 output         movwf  TRISA         bcf    STATUS, RP0        ; auf Bank 0 zurückschalten ; RB0-Interrupt einstellen         bsf    STATUS, RP0        ; auf Bank 1 umschalten         bsf    OPTION_REG, INTEDG ; 0-1-Flanke an RB0         bcf    STATUS, RP0        ; auf Bank 0 zurückschalten         bsf    INTCON, INTE       ; RB0-interrupt erlauben         bsf    INTCON, GIE        ; Interrupt generell erlauben loop    goto   loop               ; eine Endlosschleife ;**********************************************************         end



Autor: sprut
erstellt: 07.05.2002
letzte Änderung: 29.05.2007
