PIC-Lernbeispiel:
Dotmatrixdisplay mit eigenen Zeichen

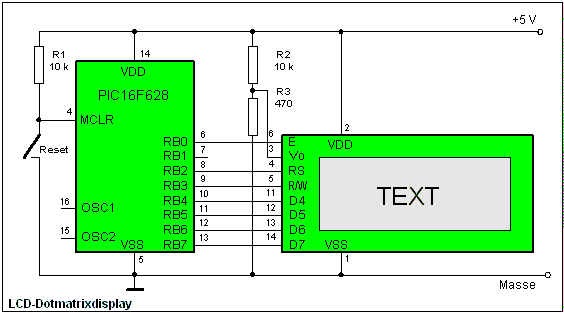

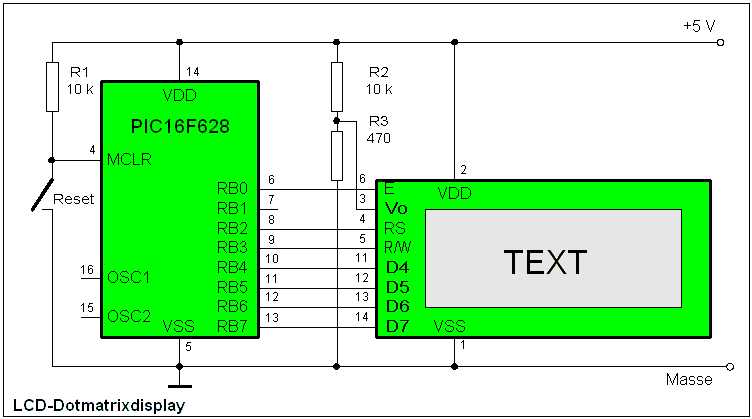

Schaltung

Ich verwende einen PIC16F628 und ein Dotmatrixdisplay. Das Display ist mit  7 Leitungen am Port B angeschlossen.  Ein Schalter ist zwischen RB1 und Masse angeschlossen. Die Schaltung entspricht der LCD-Tastatur-Platine , verbunden mit der 16F84-Testplatine oder der 16F84-Miniplatine . Weitere Infos zu Dotmatrix-Displays findet man hier .

Zeichengenerator

Wie Zeichen im Zeichengenerator abgespeichert sind, und wie man eigene Zeichen entwirft, wurde schon an anderer Stelle beschrieben. Nun will ich das auch praktisch umsetzen.

Im Programmcode speichere ich die Bytemuster für meine neuen Zeichen als RETLW-Tabelle ab:


; Tabelle fuer den CGRAM CGRAMTABLE         MOVF    CHARCTR,W         ADDWF    PCL,F       ;TABLE FOR CUSTOM CGRAM         ;CYRILLIC L , Tabellenoffset 0         RETLW    B'01111'    ;  ****         RETLW    B'00101'    ;   * *         RETLW    B'00101'    ;   * *         RETLW    B'00101'    ;   * *         RETLW    B'00101'    ;   * *         RETLW    B'10101'    ; * * *         RETLW    B'01001'    ;  *  *         RETLW    B'00000'    ;         ;CYRILLIC I , Tabellenoffset 8         RETLW    B'10001'    ; *   *         RETLW    B'10001'    ; *   *         RETLW    B'10011'    ; *  **         RETLW    B'10101'    ; * * *         RETLW    B'11001'    ; **  *         RETLW    B'10001'    ; *   *         RETLW    B'10001'    ; *   *         RETLW    B'00000'    ; ....

Die Zeichen schreibe ich dann mit einer kleinen Routine in den CGRAM. Diese schreibt jeweils 8 Bytes aus der RETLW-Tabelle in den CGRAM. Mit welchem Byte der Tabelle sie beginnen soll, das wird in w übergeben:


. . . . ;CGRAM Adresse auf 0x00 setzen         MOVLW   B'00000000'         CALL    SETCGADDR ;CGRAM mit den neuen Symbolen laden         MOVLW    .0            ;0: CYR L         CALL    CGRAMLOAD         MOVLW    .8            ;1: CYR I . . . . ;***************************************************** ;SET CGRAM TEST ROUTINE ;IN: W=CGRAM LOCATION ;DESTROYS; W, CHARCTR ;***************************************************** SETCGADDR:         bcf     LcdRs          ; INSTR REG         bcf     LcdRw          ; WRITE         ANDLW   B'00111111'    ; CGRAM CHOPOFF         IORLW   B'01000000'    ; CGRAM AREA         CALL    OutLcdControl         RETURN ;***************************************************** ;CGRAM CHARACTER LOAD ROUTINE ;IN: W=NUMBER ;DESTROYS; W, CHARCTR ;***************************************************** CGRAMLOAD         BSF     LcdRs          ; INSTR REG         bcf     LcdRw          ; WRITE         MOVWF   CHARCTR        ; CHARACTER COUNTER         MOVLW   0X08         MOVWF   TEMP           ; 8 BYTES TO SEND             CGRAMSUB1         CALL    CGRAMTABLE     ; LOAD A CHAR FROM ROM TBL         CALL    OutLcdDaten         INCF    CHARCTR, F     ; INC CHAR COUNTER         DECFSZ  TEMP, F         GOTO    CGRAMSUB1         RETURN

Die Ausgabe weist dann keine weiteren Besonderheiten auf.

Programmablauf

• Zuerst wird der PIC initialisiert, d.h. die Ports werden eingestellt.
• Zur Vorbereitung wird dann das Diplay initialisieren.
• zum Test gebe ich am Display "OK" an
• 1 Sekunde Pause

• die darzustellenden Zeichen werden in den CGRAM geschrieben

• die Zeichen werden benutzt, um einen Text anzuzeigen
• 1 Sekunde Pause

• In einer Endlosschleife wird nun eine kleine Balkengrafik hinter dem Text dargestellt


Programmlisting

• Assemblerlisting + HEX-File (4 kByte)
